بررسی نقش سنسورها در کنترل ساختمان (بخش 2-سنسورهای دیجیتال)

همانگونه که می دانیم سیستم کنترل مجموعه ای از اجزاء و بخش های مختلف مانند سنسور، دستگاه کنترل کننده، دستگاه کنترل شونده و نرم افزار کنترلی می باشد. در این میان، سنسورها به عنوان اولین بخش کنترلی، وظیفه دریافت اطلاعات و وضعیت ساختمان و فضا را برعهده دارند.

سنسورهای مورد استفاده در سیستم کنترل ساختمان علاوه بر اینکه می بایست وضعیت موجود را به سیستم کنترل گزارش نمایند، حتی وظیفه ارسال پاسخ و فیدبک های کنترلی و تاثیر آنها بر محیط را نیز بر عهده دارند به نحویکه فضای داخلی ساختمان می بایست به صورت مداوم تحت کنترل و گزارش گیری باشد چه در زمان قبل از اعمال تغییرات و چه در زمان پس از اعمال تغییرات، با این هدف که تغییرات اعمال شده از طرف دستگاه کنترل کننده به دستگاه کنترل شونده بر اساس اطلاعات دریافتی از سنسورها، مورد تغییر قرار گیرد. بخش دوم این مقاله، به بررسی انواع سنسورهای دیجیتال مورداستفاده در سیستم کنترل ساختمان پرداخته است.

سنسورهای دیجیتال:

علاوه بر سنسورهایی که به صورت آنالوگ به سیستم کنترل وصل می شوند در بخش اول مقاله، اشاره ای به آنها شد، سنسورهای دیگری نیز در سیستم کنترل ساختمان مورد استفاده قرار میگرند که وظیفه گزارش یک وضعیت خاص را برعهده دارند و از آنها به عنوان سنسور دیجیتال نام برده می شود و معمولاً برای ارتباط با سیستم کنترل از یک سیگنال 220 ولت و یا 24 ولت استفاده می کنند. برخی از مواردی که در آن از سنسورهای تشخیص وضعیت در ساختمان استفاده می شود، می توان به موارد ذیل اشاره نمود:

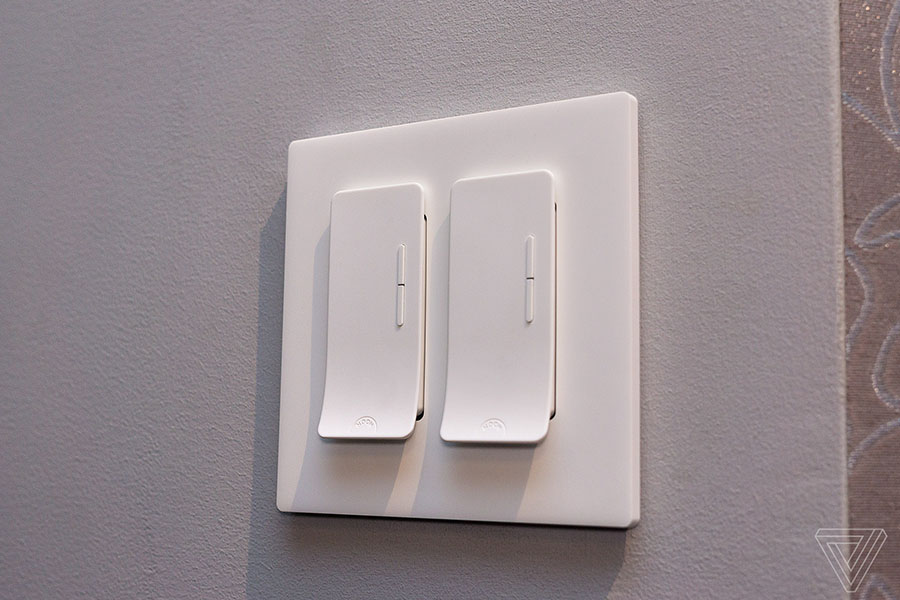

سوئیچ روشنایی:

در بسیاری از بخش های ساختمان، نیاز است که کنترل مسیر روشنایی با استفاده از سوئیچ های سنتی صورت گیرد. این سوئیچ هم میتواند به عنوان کنترل کننده یک مسیر روشنایی مورد استفاده قرار گیرد و هم می توان به عنوان انتخاب یک سناریوی کنترلی در ساختمان مانند (سناریوی خروج، ورود و...) بکار گرفته شود.

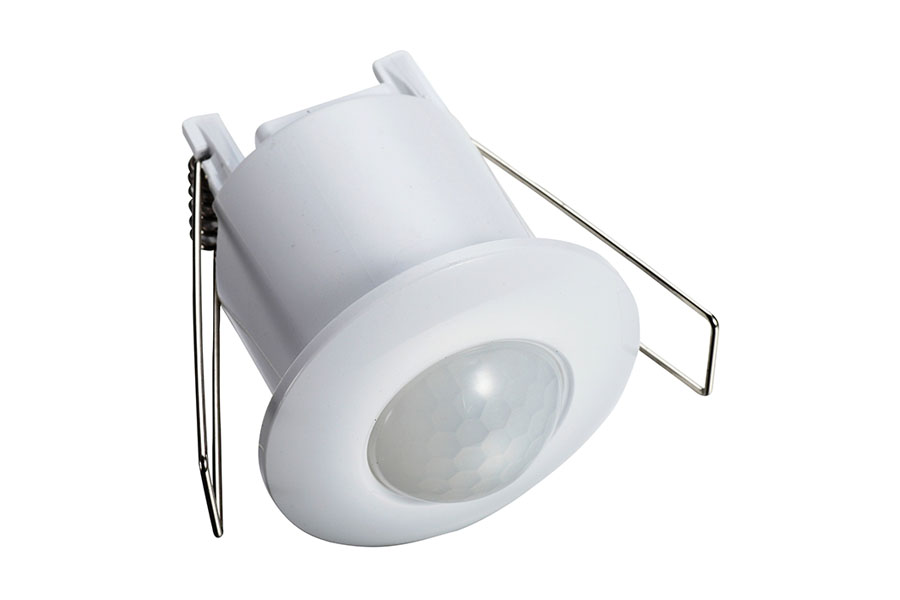

سنسورهای تشخیص حرکت:

جهت تشخیص حضور شخص در یک فضا با استفاده از تشخیص حرکت یا عدم حرکت که بیشتر در راهروها، راه پله ها، سرویس های بهداشتی و ... مورداستفاده قرار میگیرند. استفاده از این سنسور در فضاهایی پیشنهاد میگردد که شخص با حضور در آن عملکرد مداوم داشته و یا حضور کوتاهی داشته باشد. برای فضاهایی مانند اتاق خواب و ... که احتمال بی تحرکی فرد وجود دارد، استفاده از این سنسور پیشنهاد نمی گردد.

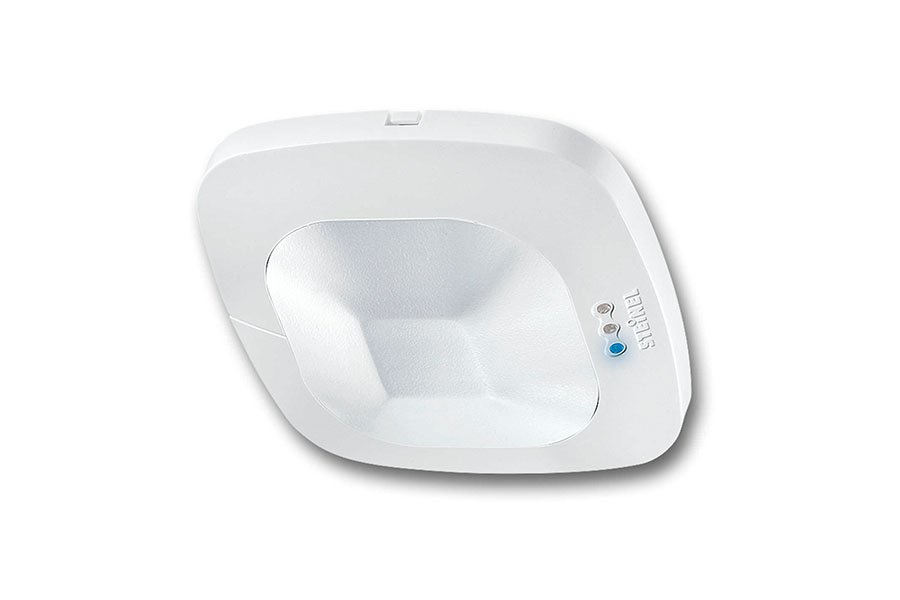

سنسورهای تشخیص حضور:

مشابه سنسور تشخیص حرکت، برای تشخیص حضور شخص در یک فضا مورداستفاده قرار میگیرند با این تفاوت که این سنسور برای تشخیص حضور از سنسورهای مادون قرمز و الگوی تشخیص حرارتی، اقدام به تشخیص حضور افراد براساس تغییر دمای بدن با محیط اطراف می نمایند. این سنسور مناسب برای استفاده در اتاق های کار، اتاق خواب، اتاق های هتل و ... که در آن احتمال بی حرکت ماندن شخص برای یک بازه زمانی وجود دارد استفاده می گردد.

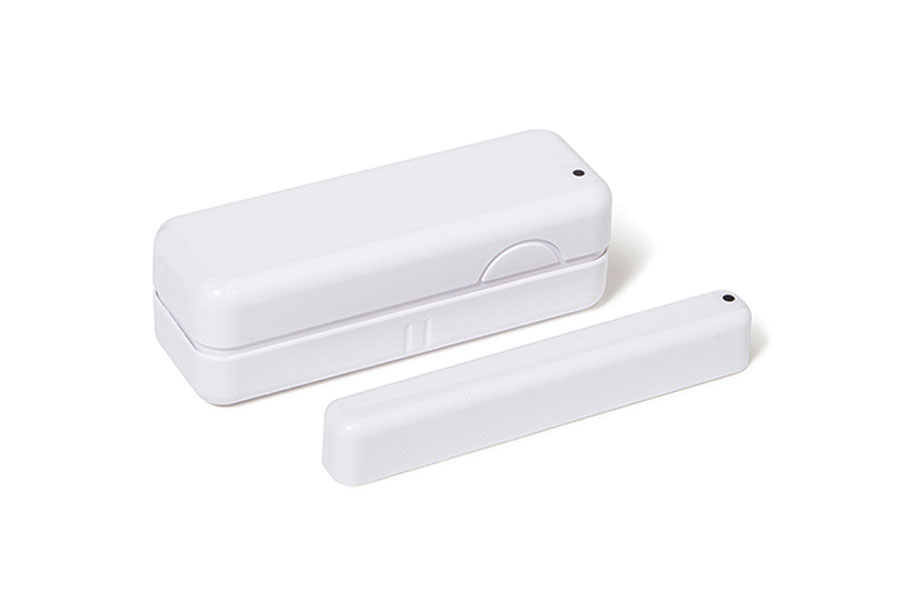

سنسور تشخیص بازشدگی درب و پنجره:

یک مگنت ساده بوده که برای تشخیص باز یا بسته بودن درب یا پنجره مورداستفاده قرار میگیرد. علاوه بر اهمیت این سنسور برای مباحث امنیتی، استفاده از این سنسور میتواند برای دستور روشن و خاموش شدن به مسیرهای روشنایی و یا سیستم های سرمایشی و گرمایشی در ساختمان نیز مورداستفاده قرار گیرد.

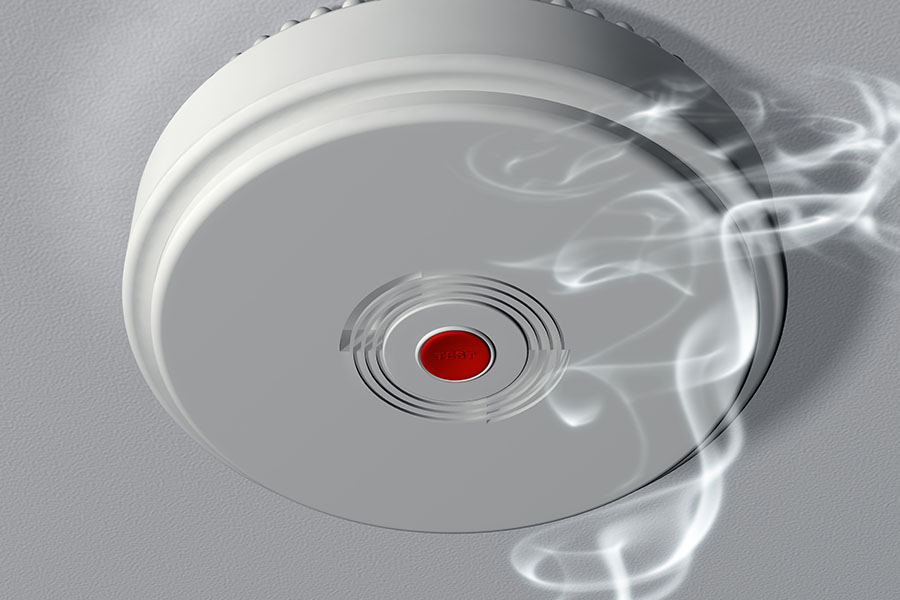

سنسور تشخیص دود:

برای تشخیص وجود دود که میتواند ناشی از احتراق ناقص و یا آتش سوزی باشد در ساختمان مورد استفاده قرار میگیرد. استفاده از این سنسورها در فضاهای آشپزخانه، موتورخانه و پارکینگ بسیار ضروری می باشد. عملکرد این سیستم میتواند همزمان با سیستم اعلان و اطفاء حریق بوده و مواردی که سیستم اعلان و اطفاء انجام نمی دهد، را انجام دهد. مواردی مانند اطلاع رسانی، کنترل آسانسور و پله های برقی، کنترل دستگاه های هواساز و فن های تخلیه هوا و ... از مواردی است که میتواند با تشخیص دود در ساختمان توسط سیستم کنترل انجام شود.

سنسور تشخیص کیفیت هوا:

مطمئناً در بسیاری از ساختمان ها فضاهایی وجود دارند که کیفیت هوا در آن فضاها بسیار مهم است. کیفیت هوا میتواند با تشخیص میزان دی اکسید کربن، مونواکسید کربن و یا سایر گازهای موجود درهوا تفسیر شود. این سنسور برای این فضاهای مورداستفاده قرار می گیرد تا به تجهیزات تهویه مطبوع فرمان دهد که در شرایطی فعالیت نمایند که کیفیت هوا را به بهترین شرایط ممکن برگردانند.

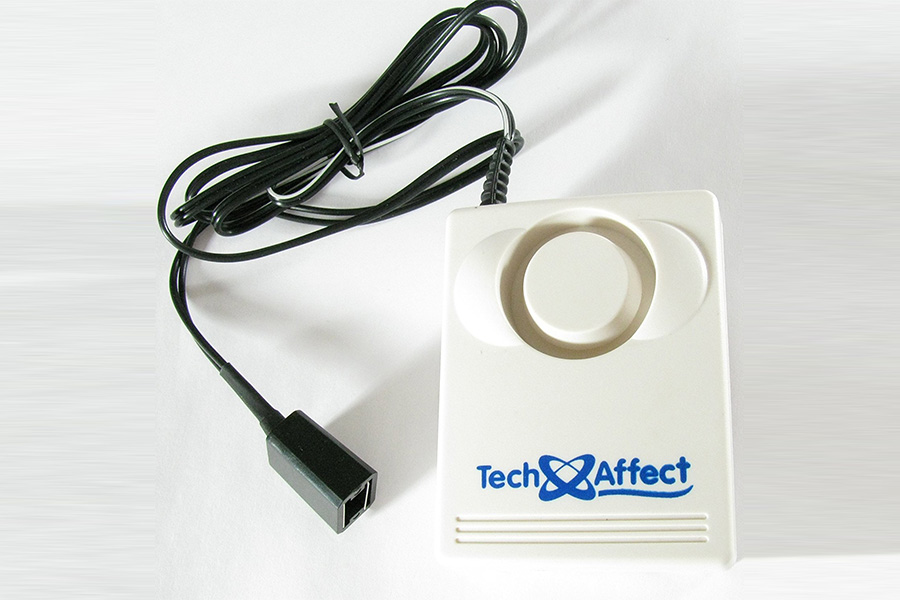

سنسور تشخیص نشت آب:

بسیار پیش آمده است که به دلیل عدم وجود شخصی در ساختمان و عدم اطلاع ایشان از نشتی آب پیش آمده بنابه دلایل مختلف (ترکیدگی لوله، نشت آب لباسشوئی، ظرفشوئی و ...) خسارات بسیار زیادی به ساختمان و حتی به سایر واحدهای مسکونی موجود در مجتمع مسکونی وارد شده است. برای پیشگیری از این موارد، استفاده از سنسور تشخیص نشت آب میتواند بسیار موثر واقع گردد که با تشخیص نشتی آب، سریعاً همزمان با ارسال هشدار به ساکنین ساختمان، به شیر ورودی اصلی آب ساختمان فرمان بسته شدن دهد.

ترموستات تشخیص یخ زدگی:

یک ترموستات حرارتی که حساس به دمای پائین بوده و برای پیشگیری از یخ زدگی در تاسیسات مکانیکی ساختمان مورد استفاده قرار میگیرد به عنوان مثال استفاده از این سنسور برای پیشگیری از یخ زدگی و ترکیدگی کویل دستگاه هواساز در فصول سرد سال میتوان بسیار موثر واقع گردد.

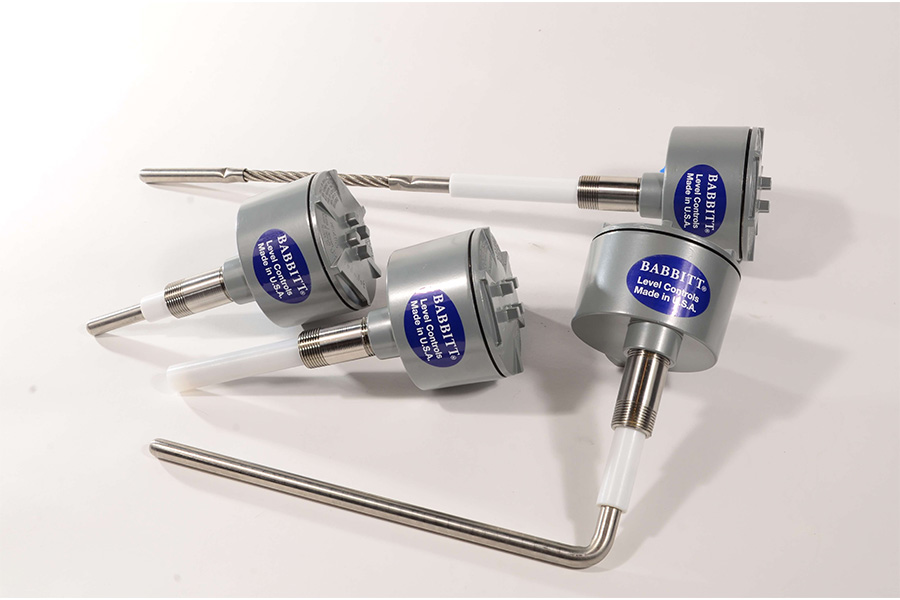

سنسور اندازه گیری سطح سیال:

برای اندازه گیری سطح سیال در مخازن موجود در ساختمان مانند مخزن آب و سوخت و ... از این سنسور استفاده میگردد. این سنسور میتواند فقط یک سطح سیال را اندازه گیری نموده و یا چندین سطح تعریف شده مانند کم، بسیار کم، متوسط، زیاد و ... را اندازه گیری نماید.

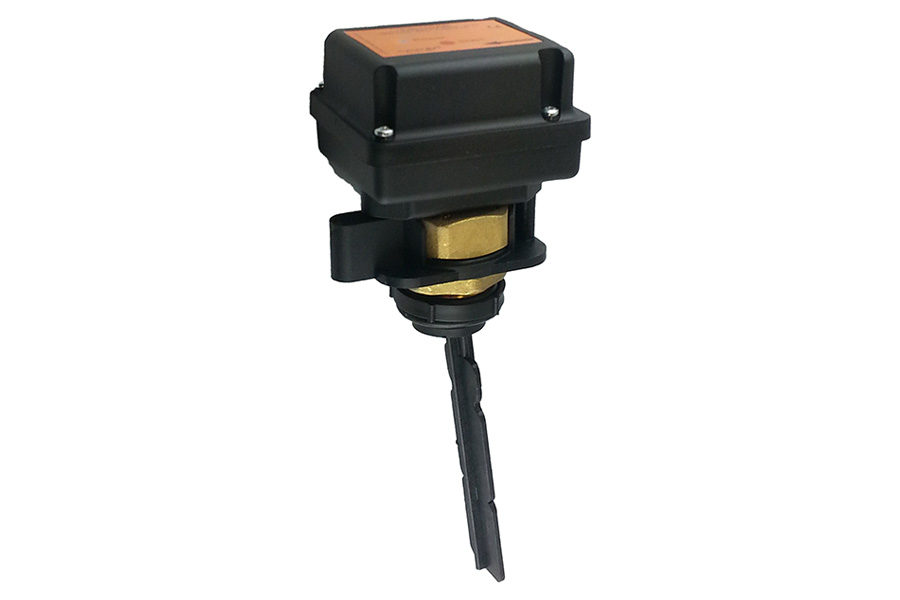

سنسور تشخیص وجود جریان سیال:

در بسیاری موارد نیاز است که جهت اطلاع از کارکرد صحیح پمپ و یا فن در تاسیسات مکانیکی، از وجود جریان سیال (هوا یا آب) در این بخش ها اطمینان حاصل نمود. این سنسور بهترین گزینه برای رسیدن به این هدف می باشد.

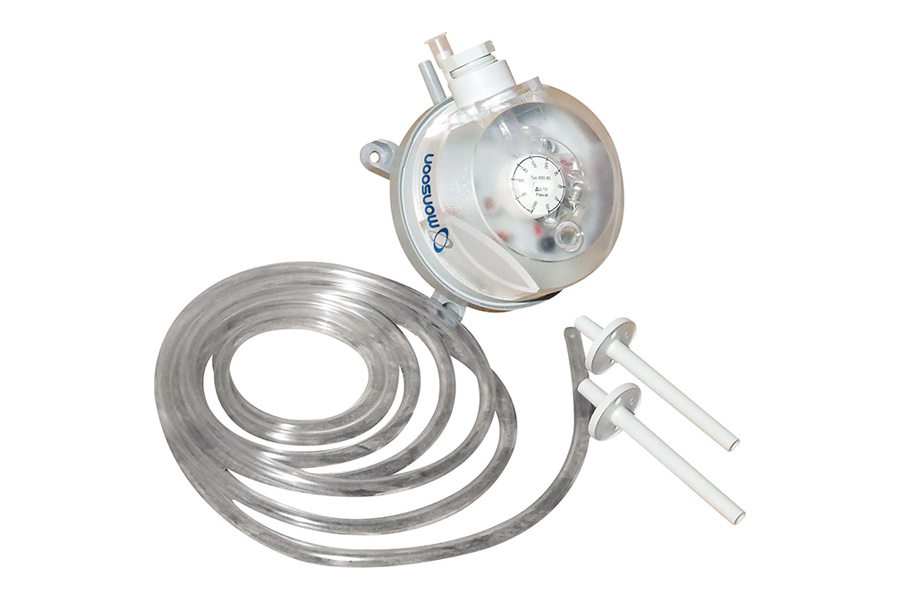

سنسور تشخیص گرفتگی فیلتر:

برای تشخیص گرفتگی فیلتر در دستگاه های هواساز و ... از این سنسور استفاده میگردد که در واقع یک سوئیچ تشخیص اختلاف فشار در دو طرف فیلتر می باشد که با تشخیص افت فشار، سیگنال مربوطه را به نشانه گرفتگی فیلتر به سیستم کنترل ارسال می نماید.

کلام آب و خاک سازان:

برای کلیه نیازهای ساختمان امروزه سنسورها و سوئیچ هایی تعیین شده است که طبیعتاً اشاره به همه آنها بسیار مفصل تر از مواردی است که در بالا اشاره گردید. آنچه که مهم است انتخاب صحیح سنسور برای کاربری مشخص و نیازمندی پروژه در آن بخش می باشد. انتخاب دستگاه کنترل کننده ای که توانایی برقراری ارتباط موثر و دریافت اطلاعات جمع آوری شده از سنسورها را بر اساس سیگنال های ارتباطی از سنسورها داشته باشد نیز از موارد مهمی است که می بایست در انتخاب سیستم کنترل موردتوجه قرار گیرد.

لینک مطالعه بخش اول
